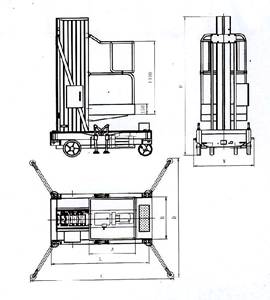

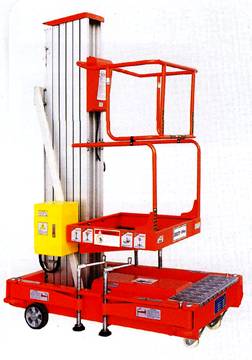

Подъемник мачтовый,
одноместный
«ТУРА»
|
Model
|
Максимальная высота подъема платформы
|
Максимальная габаритная высота
|
Г/п
|
|
Размер платформы
A × B
|
Габариты
с выдвинутыми опорами
C × D
|
Питание и мощность
|
L
×
W
×
H
|
вес
|
|
AC
|
DC
|
|
m
|
m
|
kg
|
|
cm
|
cm
|
kw
|
сm
|
kg
|
|
Тура П-610
|
6
|
7.7
|
150
|
1
|
64×63
|
190 × 169
|
0.75
|
1.6
|
136 × 84 × 170
|
310
|
|
Тура П-810
|
8
|
9.7
|
125
|
1
|
64×63
|
190 × 169
|
0.75
|
1.6
|
136 × 84 × 212
|
330
|
|
Тура П-1010
|
10
|
11.7
|
125
|
1
|
64×63
|
205 × 177
|
0.75
|
1.6
|
142 × 84 × 212
|
352
|
| |
Назначение. Мачтовые
подъемники используются для подъема людей и небольших грузов на высоту до 10 м при проведении
строительных, монтажных, ремонтных и других видах высотных работ. Удобны при эксплуатации в больших по площади помещениях с высоким
потолком, без сооружения строительных лесов. Эксплуатируются при
температуре окружающей среды от -10 до +38°С.
Принцип управления. Тележка с платформой оборудована двумя
комплектами параллельных пультов управления, верхний –
на подъемной люльке и нижний – на раме тележки. Платформа поднимается
/ опускается при удержании кнопки(«вверх» или «вниз» в нажатом положении. При
отпускании кнопки платформа останавливается. На каждом пульте также расположена
кнопка аварийной остановки работы платформы.

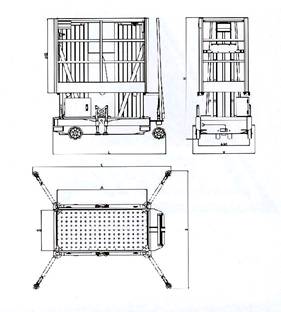

Подъемник мачтовый,
двухместный
«ТУРА»
|
Model
|
Максимальная высота подъема платформы
|
Максимальная габаритная высота
|
Г/п
|
|
Размер платформы
A × B
|
Габариты
с выдвинутыми опорами
C × D
|
Питание и мощность
|
L
×
W
×
H
|
вес
|
|
AC
|
DC
|
|
m
|
m
|
kg
|
|
cm
|
cm
|
kw
|
сm
|
kg
|
|
Тура П-620
|
6
|
7.7
|
325
|
2
|
98×60
|
169 × 165
|
0.75
|
1.6
|
138 × 84 × 180
|
500
|
|
Тура П-820
|
8
|
9.7
|
300
|
2
|
121×60
|
187 × 175
|
0.75
|
1.6
|
153 × 84 × 190
|
560
|
|
Тура П-1020
|
10
|
11.7
|
300
|
2
|
139×60
|
240 × 220
|
0.75
|
1.6
|
153 × 84 × 225
|
620
|
| |
Конструктивные
особенности подъемника «Тура».
Малый вес конструкции обеспечивается изготовлением мачты из алюминиевого
сплава. Компактная структура и малые
габариты позволяют одному человеку перемещать оборудование и перевозить его по
узким коридорам и в грузовых лифтах.
Равномерный подъем и опускание обеспечивается
использованием бесшовной трансмиссии между мачтами, что также минимизирует
колебания после подъема груза.
Гарантию от опрокидывания обеспечивают шарнирные
опоры, предназначенные для выравнивания уровня и предотвращения наклона. Опоры
снабжены датчиками, не допускающими подъем платформы при
не до конца выдвинутых опорах. Конструкция снабжена
спиртовым уровнем,
облегчающим приведение к горизонту.
Дублирование пультов управления, наличие на ни
кнопки аварийной остановки и клапана аварийного опускания платформы повышают
безопасность труда и надежность системы.
Возможно использование в вариантах с питанием от
переменного и постоянного тока (от сети и от аккумуляторной батареи).
Пульт управления (переменный ток).
  |
1
Автоматический выключатель
2
Прерыватель утечек
3
Выключатель цепи управления
4.
Индикатор питания
5.
Переключатель аварийной остановки
6. Кнопка
вверх
7.
Кнопка вниз
8.
Контрольная лампа Control
panel on work platform
|
|
Пульт управления
(постоянный ток).
 |
1.
Выключатель питания
2.
Выключатель цепи управления
3. Индикатор
питания
4. Кнопка
вверх
5. Кнопка
вниз
6. Переключатель аварийной
остановки |
|
